產品概述
DYH41X型快閉止回閥它包括閥體內設閥座、閥桿、彈簧、
閥瓣、導套等零件組成。開泵時，閥瓣在水底推力下上升，
開啟閥門，同時彈簧被簧力的作用下迅速關閉，當水流接近
于零時，閥瓣完全關閉。無水倒流現象，同時因水不能倒流
，不產生動能，便防止了水錘的產生。
其特點：1、DYH41X快閉止回閥消除水錘效果好。將緩開
、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵
水錘的產 生。2、快閉止回閥操作方便。只需操作水泵電
機啟閉按鈕，閥門即按照水泵操作規程實現自動開閉。
3、快閉止回閥節能效果好。閥門采用了寬閥體、全通道流線
型直流式設計，壓力損失小，流量大，且體積小，重量輕。
4、快閉止回閥開啟壓力可調。由于閥門配備有導閥控制系統，
只需設定導閥開啟壓力即可完成主閥開啟壓力的設定，且開啟壓
力可根據工況，靈活調節。5、使用范圍廣，可以廣泛的應用到高層建筑、
石油、化工、食品等相關領域。

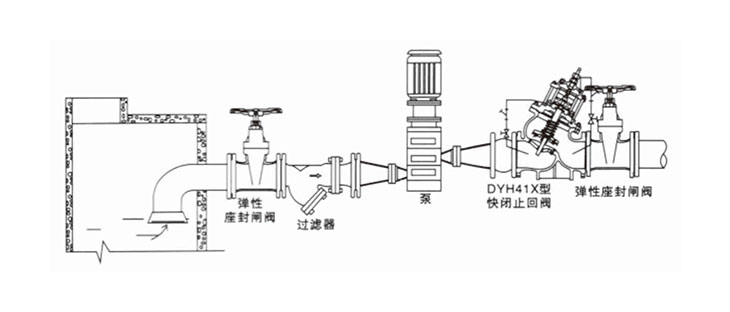

安裝示意圖
主要零部件材料
| 零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | O形圈 | 彈簧 | 導套 |
| 材料 | 鑄鐵、 鑄鋼、不銹鋼 | 鉻 不銹鋼 | 碳鋼、不銹鋼 +丁腈橡膠 | 丁腈橡膠 | 不銹鋼 | 黃銅、 不銹鋼 |
主要連接外形尺寸
| 公稱通徑DN(mm) | L | H |
| 50 | 203 | 210 |
| 65 | 215 | 250 |
| 80 | 245 | 290 |
| 100 | 290 | 320 |
| 125 | 335 | 380 |
| 150 | 350 | 420 |
| 200 | 430 | 500 |
| 250 | 500 | 680 |
| 300 | 540 | 730 |
| 350 | 560 | 830 |
