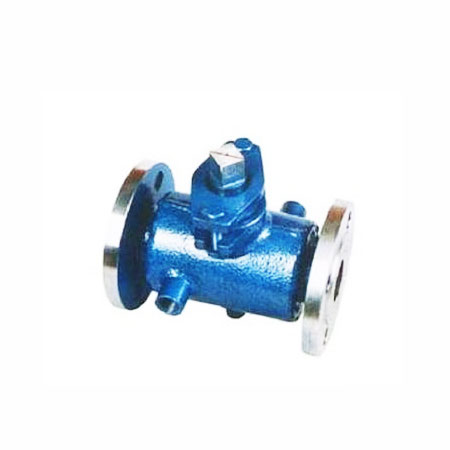

適用范圍
當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、
暖通行業以及一般工業中。
結構示意圖
主要零件材料
| 零件名稱 | 閥體、塞子 | 填料 |
|---|---|---|
| BX43W-1.0P BX43W-1.0R | 不銹鋼 | 石墨 |
| BX43W-1.0C | 鑄鋼 |
主要性能規范
| 型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作壓力P（MPa） | 適用介質 | 適用溫度(℃)聚四氟乙烯 | |
|---|---|---|---|---|---|---|
| 殼體 | 密封 | |||||
| BX43W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸類等 | ≤250 |
| BX43W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蝕、弱腐蝕 | ≤200 |
主要尺寸
| 口徑 | L | D | D1 | D2 | Z-∮d |
|---|---|---|---|---|---|
| 20 | 150 | 105 | 75 | 55 | 4×14 |
| 25 | 160 | 115 | 85 | 65 | 4×14 |
| 32 | 190 | 135 | 100 | 78 | 4×18 |
| 40 | 200 | 145 | 110 | 85 | 4×18 |
| 50 | 220 | 160 | 125 | 100 | 4×18 |
| 65 | 280 | 180 | 145 | 120 | 4×18 |
| 80 | 300 | 195 | 160 | 135 | 4×18 |
| 100 | 340 | 215 | 180 | 155 | 8×18 |
| 125 | 350 | 245 | 210 | 185 | 8×18 |
| 150 | 400 | 280 | 240 | 210 | 8×23 |
| 200 | 480 | 335 | 295 | 265 | 8×23 |
| 250 | 530 | 390 | 350 | 320 | 12×23 |
| 300 | 610 | 440 | 400 | 368 | 12×23 |
旋塞閥選用指南
根據旋塞閥的結構特點和設計上所能達到的功能，建議按下列原則選用：
用于分配介質和改變介質流動方向，其工作溫度≤ 300°C，公稱壓力≤ 1.6 MPa、公稱通徑≤ 300 mm，建議選
用三通旋塞閥。
牛奶、果汁、啤酒等食品企業及制藥廠等的設備和管路上，建議選用奧氏體不銹鋼制的緊定式圓錐形旋塞閥。
油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL300、公稱通徑≤ 300 mm、
工作溫度 ≤ 340°C，建議選用油封式圓錐形旋塞閥。
油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL2500、公稱通徑≤ 900 mm、
工作溫度 ≤ 340°C，建議選用壓力平衡式倒圓錐形旋塞閥。
在大型化學工業中，含有腐蝕性介質的管路和設備上，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質
，可選用1Cr18Ni9不銹鋼制的聚四氟乙烯套筒密封圓錐形旋塞閥。
在煤氣、天然氣、暖通系統的管路中和設備上，當公稱壓力≤ 1.0 MPa、公稱通徑≤ 200 mm，宜選用填料式圓錐形旋塞閥。
